是否进口:否 | 产地:佛山 | 加工定制:是 |
品牌:海川智能仪表 | 型号:LXSY型 | 类型:智能水表 |
结构形式:螺翼式水表 | 精度等级:B级 | 公称通径:15-25mm |
公称压力:10MPa | 分界流量:0.04m3/h | 工作温度:-10-50℃ |
通径:15 | 口径:13 |
概述:

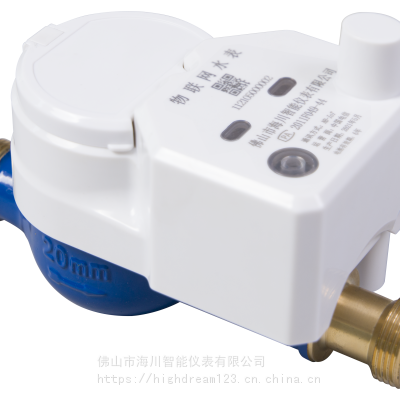

LXSY系列NB-IoT物联网阀控型冷水水表是在传统机械多流旋翼式湿式水表的基础上设计通过阻尼片发信,发信单元不带有磁元件,并且具有***的抗磁干扰能力。电脑登录网页,通过NB接收或发出数据,近距离或基站未覆盖区域,也可通过NFC获取数据。无机械接触,计数器部分经真空处理,与外界空气和被测水隔离,故而保持计数器永远清晰,没有雾化;表头部分采用防水处理。性能要求满足GB/T778.1~3~2018、CJ/T224—2012《电子远传水表》标准、JJG162—2019检定规程。
产品特点:
n 允许误差:
a) 从包括最小流量Q1至不包括分界流量Q2的低区:±5%
b) 从包括分界流量Q2至包括过载流量Q4的高区:±2%
n 温度等级:T30
n 压力等级:MAP10
n 压力损失:△p63
n 上游流场敏感度等级:U10
n 下游流场敏感度等级:D5
n 环境严酷度等级:B级
n 电磁环境等级:E1
n 不可测反向流
n 准确度等级:2级
n 防水等级:IP68
技术指标:
名称 | 参数 | 备注 | ||||
最小 | 典型 | 单位 | ||||
1 | 网络制式 | NB_IoT | ||||
2 | 近距离通信方式 | NFC | ||||
3 | 静态工作电流 | 17 | 21 | uA | ||
4 | 通信工作电流 | 200 | mA | |||
5 | 电池 | +3.6 | V | |||
6 | 电池欠压点 | 3.2 | 3.3 | V | ||
7 | 正常上线电压 | 3.1 | V | |||
8 | NB每天通信次数 | 1 | 次 | |||
9 | 内置电池使用寿命 | 6 | 10 | 年 | ER26500+HPC | |
10 | 频率 | 850 | MHz | |||
11 | 发射功率 | 23 | dBm | |||
12 | 灵敏度 | -129 | dBm | |||
13 | 工作温度 | -10 | 50 | ℃ | ||
14 | 存储温度 | -20 | 60 | ℃ | ||
15 | 湿度 | 85% | ||||
16 | 电机开关时间 | 9 | S | |||
17 | 阀门驱动电流 | 30 | mA |
流量参数:
水表型号 | 公称口径DN(mm) | Q3/Q1 | 过载流量Q4 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 |
m?/h | ||||||
LXSY-15 | 15 | 100 | 3.125 | 2.5 | 0.040 | 0.025 |
LXSY-20 | 20 | 100 | 5 | 4 | 0.064 | 0.040 |
LXSY-25 | 25 | 100 | 5 | 4 | 0.064 | 0.040 |
安装尺寸:
公称口径 DN(mm) | L1 (mm) | L2 (mm) | L3 (mm) | H (mm) | M (mm) | D | 重量 (KG) |
15 | 259 | 165 | 13 | 104 | 115 | G1/2B | 1.34 |
20 | 299 | 195 | 13 | 104 | 115 | G3/4B | 1.55 |
25 | 345 | 225 | 13 | 104 | 115 | G1B | 1.75 |
